Microinversor 2 Kw, 220 Vca, para Interconexión a Red Eléctrica, IP67, Conexión para Cable Troncal, Para 4 Módulos de Hasta 670 W

¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

La energía generada es enviada a la vivienda para su consumo y el excedente se regresa a la red eléctrica. De esta forma no solo bajamos nuestro consumo, sino que existe un retorno de energía dando ahorros de hasta un 95% en el pago del recibo de electricidad.

Aplicación

Solución ideal de sistema solar para viviendas privadas, cuando los módulos están situados en diferentes lados del techo, en instalaciones monofásicas y en combinación trifásica.

• Amigable con el Usuario: Diseño compacto, fácil instalación y transporte.
• Alto Rendimiento: Máxima eficiencia hasta 97.8%, doble MPPT para diferentes alineaciones. Amplio voltaje de trabajo para un mayor tiempo de producción.
• Seguro y Confiable: Protección múltiple y amplia detección de errores, grado de protección NEMA 4X, enfriamiento natural.

¿Por qué utilizar inversores Growatt?

• Máxima eficiencia de conversión de hasta un 99.5%
• Ahorros de hasta un 98% en el pago de recibo de luz
• Aproveche al máximo la potencia del sol con la tecnología MPPT
• Amplio rango de Vcc de entrada
• Fácil configuración para el diseñador
• No mezclar potencias de paneles en las cadenas
• Contra defectos de fábrica
• Utilice los protectores de picos SP50-240SP, para alargar la vida de su inversor
• Excelente beneficio
• Cuenta con la certificación necesaria para realizar contratos de interconexión con la red de CFE (IEE1547 y UL1741)

Especificaciones

Características Técnicas Especiales

Monitoreo

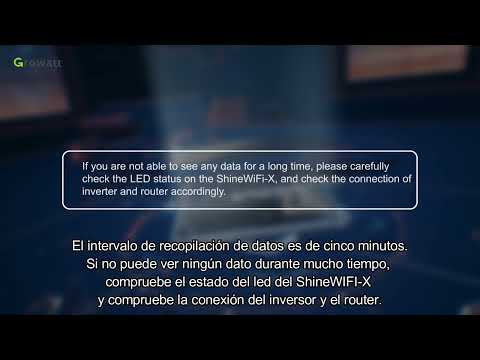

Monitoreo GROWATT (PC)

El monitoreo con la plataforma OSS de Growatt nos permite supervisar y controlar nuestras plantas instaladas ya que es una potente plataforma O&M para instaladores. Esta plataforma cuenta con un diagnóstico de curva I-V inteligente en línea que hace más fácil observar la producción de energía del sistema.

¡DA CLIC EN LAS IMÁGENES Y PRUÉBALO!

Diagrama de conexión

NEO2000MX

Este equipo dispone de 4 MPPT, cada uno corresponde a un módulo fotovoltaico. La conexión de estos equipos se realiza conectando un módulo solar en cada conector con ayuda de extensiones de cable, a diferencia de los inversores cadena el microinversor no requiere protecciones en CD.

Una vez que los paneles estén conectados, es necesario colocar el cableado eléctrico al conector del microinversor de manera troncal. Este conector cuenta con una nomenclatura que indica 'L', 'N' y 'PE', correspondientes a Línea 1, Línea 2 y Tierra, respectivamente. Esta conexión se dirige a otra pastilla térmica con el objetivo de proteger el equipo y desde esta protección se debe realizar la conexión al medidor bidireccional

Módulos Solares Compatibles

Módulo Solar 330W

• Cantidad de modulos recomendados: 20
• Voltaje de circuito abierto (Voc): 46.79V
• Corriente en corto circuito (Isc): 9.18 A
• Dimensiones: 1956x992x40 mm

Módulo Solar 450W

• Cantidad de modulos recomendados: 16
• Voltaje de circuito abierto (Voc): 41.4 V
• Corriente en corto circuito (Isc): 13.6 A
• Dimensiones: 1909x1134x35 mm

Módulo Solar 550W

• Cantidad de modulos recomendados: 14
• Voltaje de circuito abierto (Voc): 49.8 V
• Corriente en corto circuito (Isc): 13.94 A
• Dimensiones: 2279x1134x35 mm

Módulo Solar 660W

• Cantidad de modulos recomendados: 10
• Voltaje de circuito abierto (Voc): 45.75V
• Corriente en corto circuito (Isc): 18.33 A
• Dimensiones: 2384x1303x35 mm

Beneficios del Sistema

Energía Limpia

Ahorro de Energía

Cuidado del Medio Ambiente

Conexión sencilla

Selección de Kit

Revise en el consumo bimestral de su recibo de luz y tabule lo siguiente con nuestros KITS, para saber que kit necesita.

Notas

• Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
• Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregará voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
